当店のECU修理の記事を見てのご依頼です。

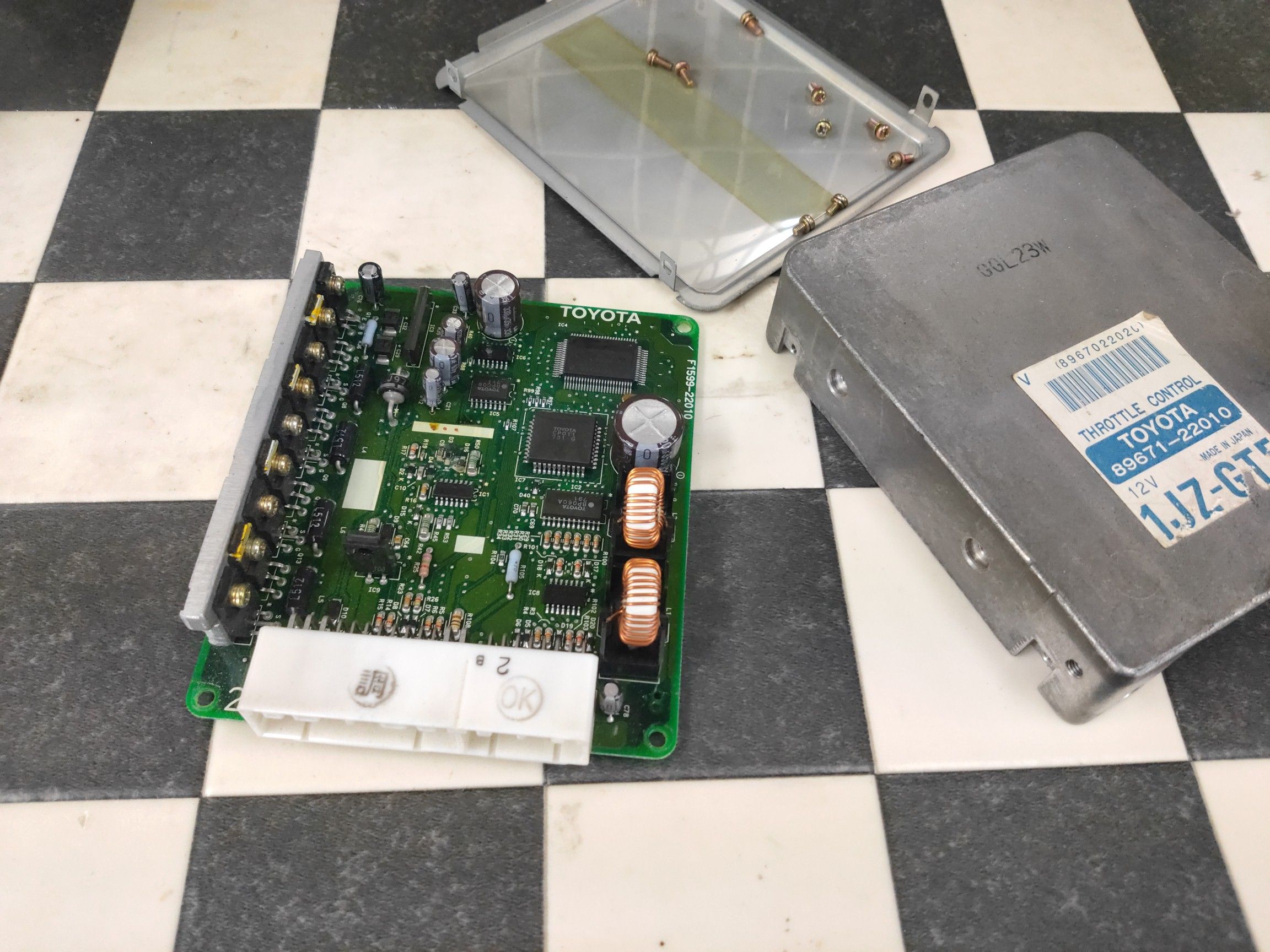

スロットルコントロールユニットという物です。見た目は今まで触ってきたECUより一回り小さいですね。
その名の通りスロットル関係のコンピューターなのでしょう。症状がこのスロットル関係の警告灯が表示されるとの事です。
車の詳しい事はわかりませんが、この警告灯表示の場合はECUではなくこのスロットルコントロールユニットが原因みたいです。
それではいつもの様に調査していきましょう。

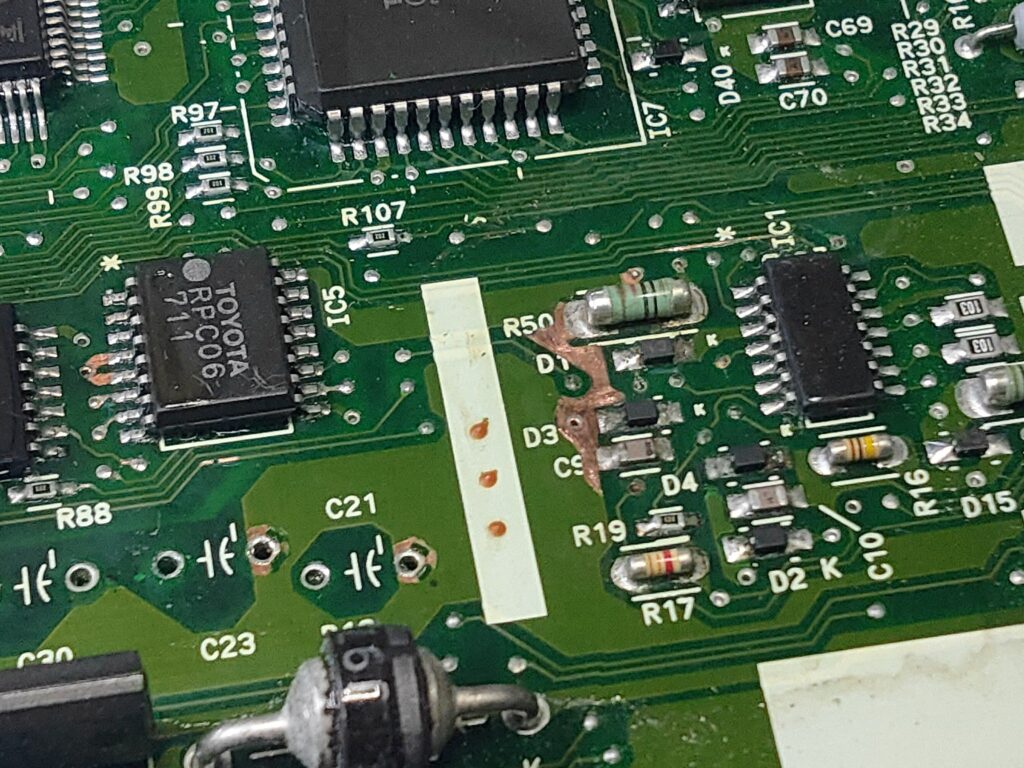

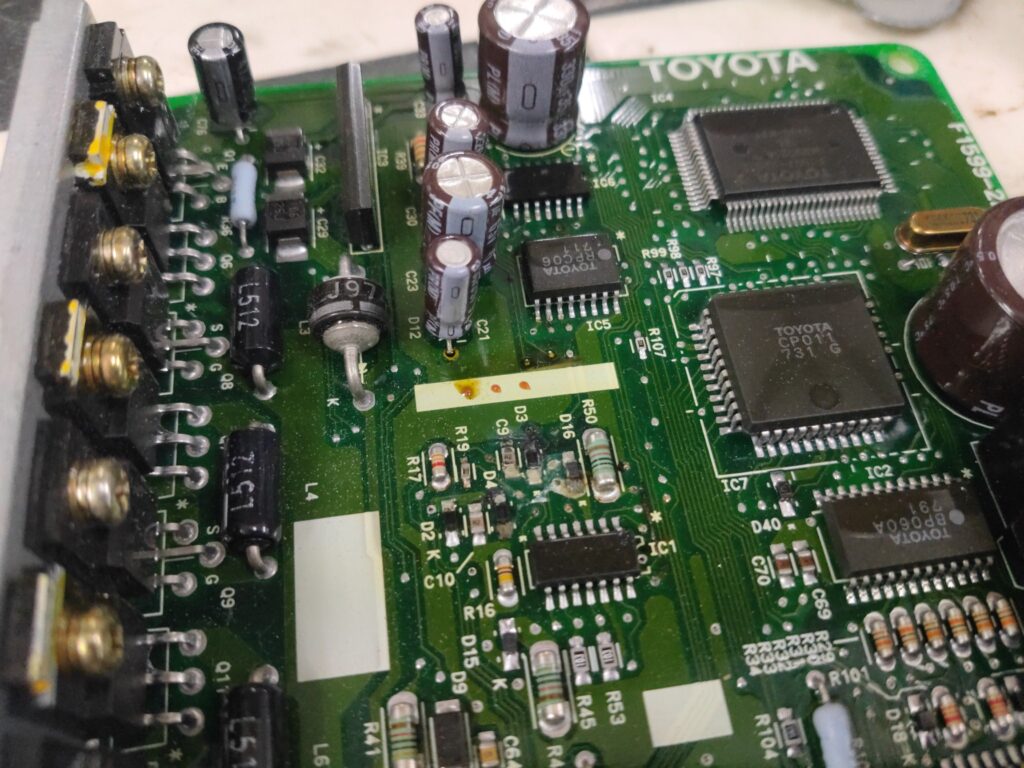

少し液漏れがありますね。コンデンサ不良でしょうか。パッと見ではコンデンサ自体はキレイに見えます。横から見たり拡大してみた限りではコンデンサから液漏れはしてない様に見えます。なぜ？？
とりあえずコンデンサを外して液漏れしている所をクリーニングしてみます。

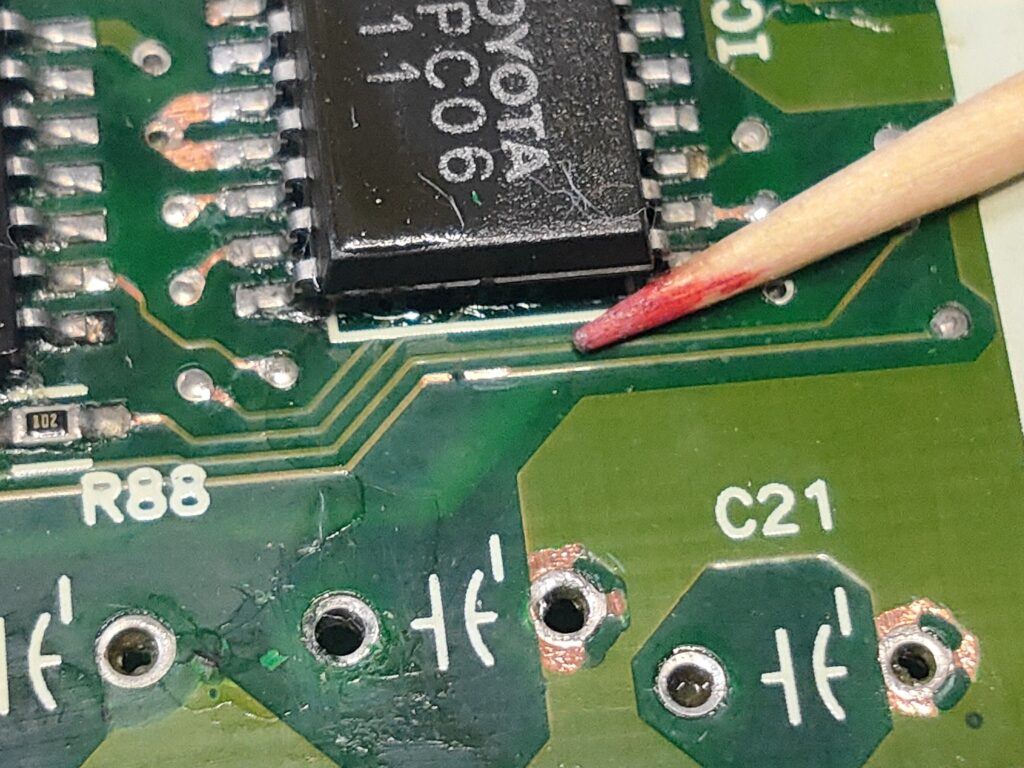

するとありました。一か所腐食によりパターン配線が無くなってしまっています。
小さなところをピンポイントで腐らせてますね。
とりあえずこれが原因の一つであるのは間違いないので、他にも液漏れしている所は全てクリーニングします。

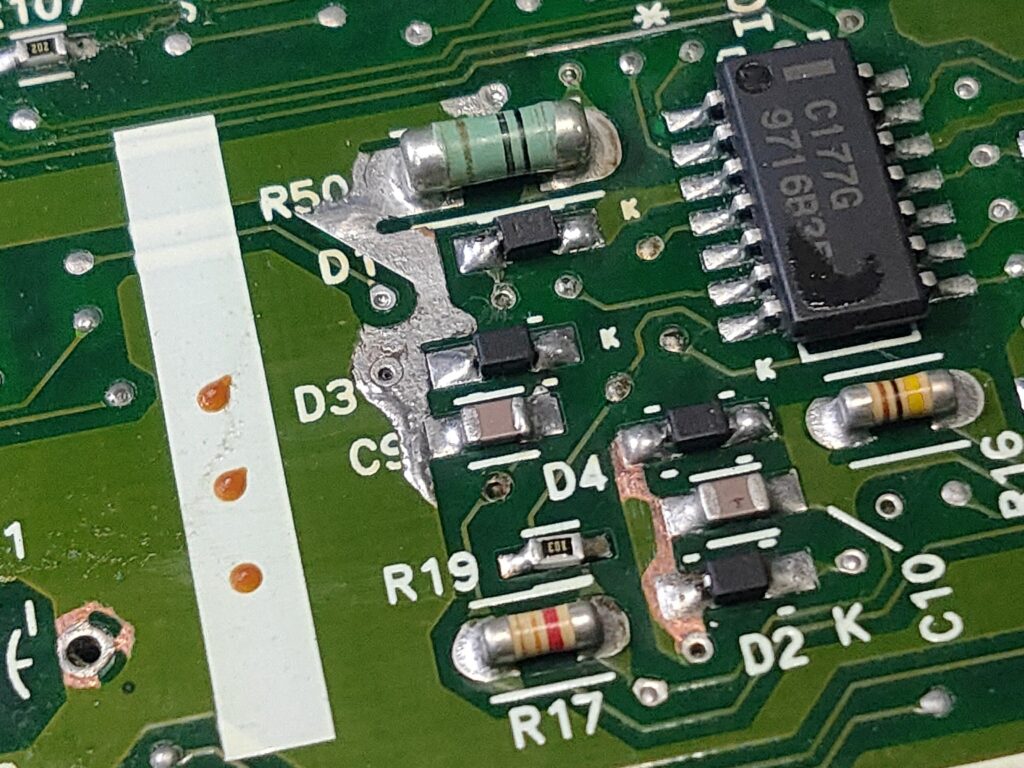

クリーニング、追いハンダなど一通り行ったらレジスト剤を塗布し、コンデンサも再実装し、最後に防湿スプレーをかけて湿気から基板を守ります。

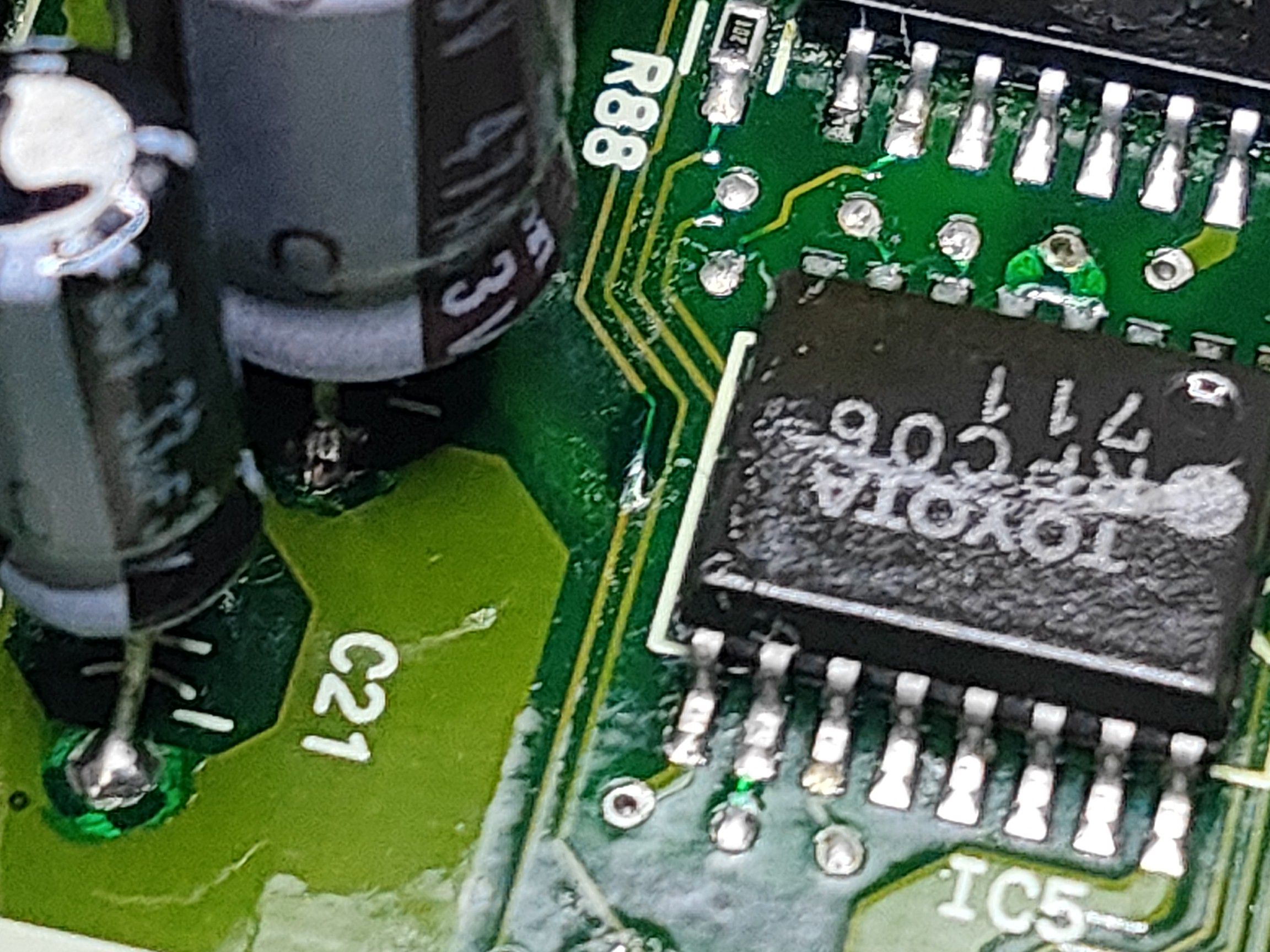

元々ついていたコンデンサを外してわかりましたが、恐らく以前にどこかでコンデンサの交換を行っていますね。
実装の仕方がかなりキレイだったのでメーカー出荷時からの物と誤解していましたが、よく見ると交換済みでした。
ですが液漏れのクリーニングまではやっておらず、徐々に電解液が基板を腐らせていって断線した。という事でしょう。
作業が完了したのでお客様にお返しした所、無事に警告が消え直ったとご報告がありました。
こちらもうれしいご報告ありがとうございました。
